汽輪機的軸承的類型
汽輪機軸承有徑向軸承和推力軸承兩種。
徑向軸承是承擔轉子的重量及轉子不平衡質量產生的離心力，并確定轉子的徑向位置，保證轉子中心與氣缸中心一致，以保證轉子與靜止部分間正確的徑向間隙。
推力軸承是承受轉子上未平衡的軸向推力，并確定轉子的軸向位置，以保證動、靜部分間的軸向間隙。
汽輪機徑向軸承的工作原理
徑向滑動軸承中，軸瓦內孔直徑略大于軸徑，轉子靜止時，軸頸處在軸瓦底部，軸頸與軸瓦之間自然形成楔形間隙。如果連續向軸承間隙中供應具有一定壓力和粘度的潤滑油，當軸頸旋轉時，潤滑油隨之轉動，在右側的間隙中，潤滑油被從寬口帶向窄口。由于此間隙進口油量大于出口油量，潤滑油便聚集在狹窄的楔形間隙中而是油壓升高。當間隙中的油壓超過軸頸上的載荷時，就把軸頸抬起。軸頸被抬起后，間隙增大，油壓又有所降低，軸頸又下落一些，直到間隙中的油壓與載荷平衡時，軸頸便穩定在一定的位置上旋轉。此時，軸頸與軸瓦完全被油膜隔開，形成了液體摩擦。

汽輪機推力軸承的工作原理

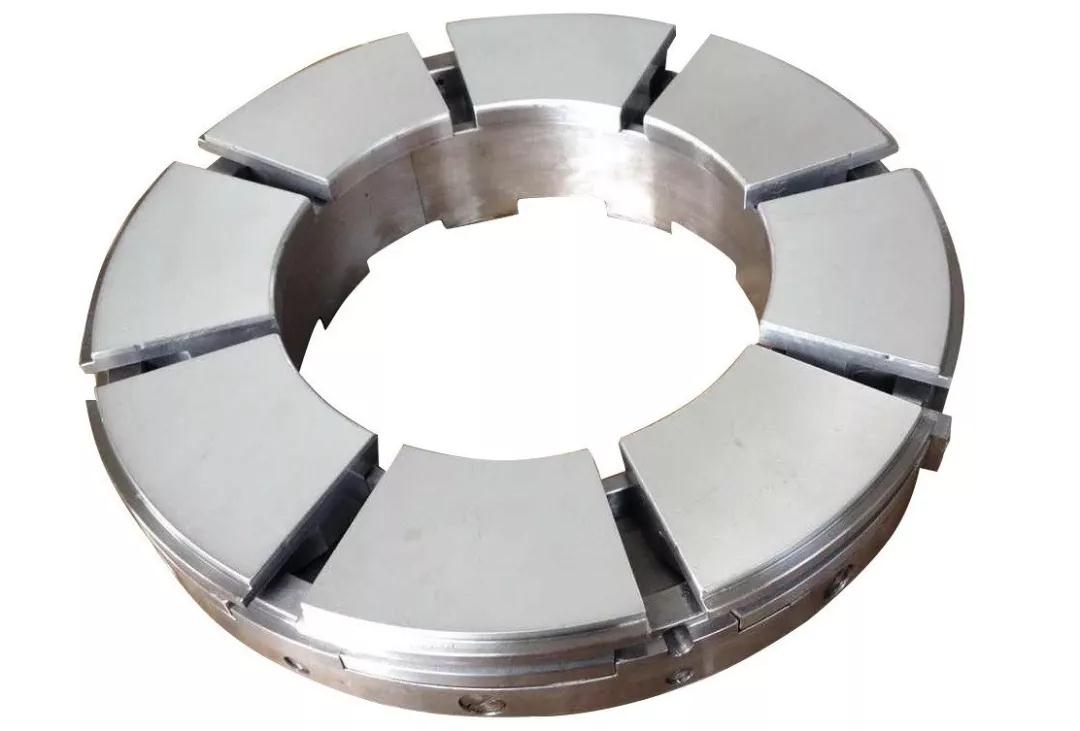

推力軸承的結構就是在推力盤的正反面各安裝了若干推力瓦塊，靠近發電機側一般稱為工作瓦，主要承受正向軸向推力，另一側稱為非工作瓦，主要承受有時瞬時出現的反推力。汽輪機轉動后，潤滑油跟著推力盤一起轉動，進入推力盤與瓦塊之間的間隙，當轉子產生軸向推力時，間隙中的油層受到壓力，并傳遞給推力瓦塊，由于推力瓦快是偏心支承的，受力產生偏轉，這樣就與推力盤之間構成了楔形間隙；隨著汽機轉速升高，油膜建立，此時，推力盤與推力瓦塊之間完全被油膜隔開，形成了液體摩擦。

汽輪機徑向軸承的分類
目前在汽輪機中采用的軸承有圓柱形軸承、橢圓形軸承、多油楔（3-5油揳）軸承以及可傾瓦軸承等。
汽輪機徑向軸承分為固定瓦軸承與可傾瓦軸承兩類

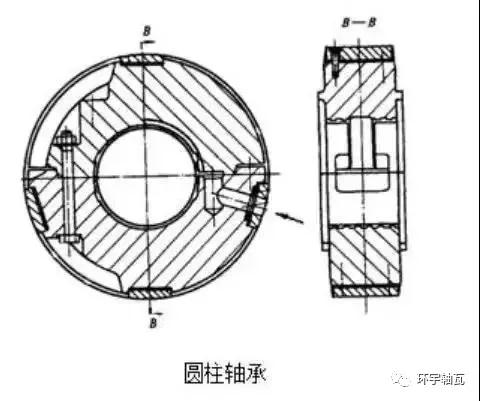

圓柱瓦軸承：圓柱瓦軸承按支持方式可分為固定式和自調心式（又稱球面式）兩種。這種軸承加工和調整均較麻煩，一般應用在容量不大的機組上。

橢圓瓦軸承：橢圓瓦軸承的結構與圓柱形軸承基本相同，只是軸承側隙加大，軸瓦上、下部都可以形成油楔。由于上瓦油膜力向下作用壓低了軸心的位置，以及軸瓦的曲率半徑增大是軸瓦中心與軸承中心不重合，增大了軸頸在軸瓦內的絕對偏心距，使偏心率增加，因此具有較好的穩定性，主要應用在大、中型汽輪機中。

三油楔軸承：具有較好的抗振性、穩定性，但是它的加工制造和安裝檢修都很復雜，且其承載能力并不很大，穩定性也不很理想，適用高速輕、中載場合下使用。

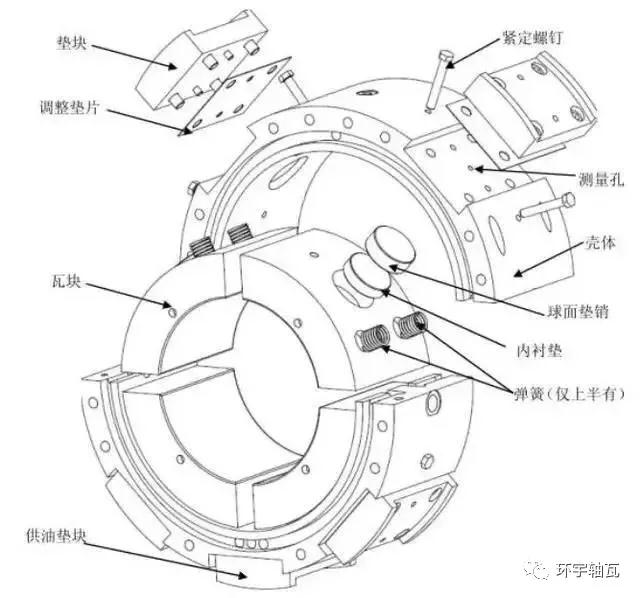

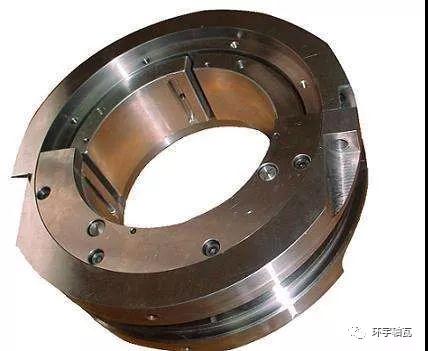

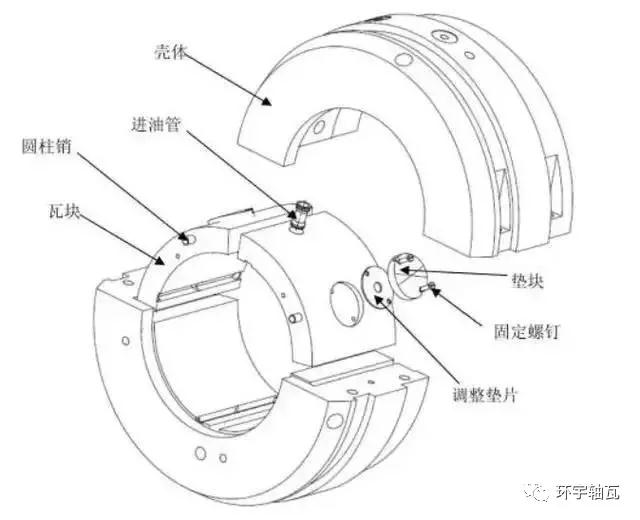

可傾瓦軸承：四塊可傾瓦軸承，瓦塊在該背部有壓向轉子的傾向，防止瓦塊的進油側與軸頸產生制動的不良傾向，同時在瓦面進油側修斜，以利潤滑油進入瓦面。能夠承受各個方向的徑向載荷，具有較高的穩定性，可以避免油膜震蕩的產生，支撐柔性好，具有很好的減振性，特別適合在高速輕載及要求振動很小的場合下應用。

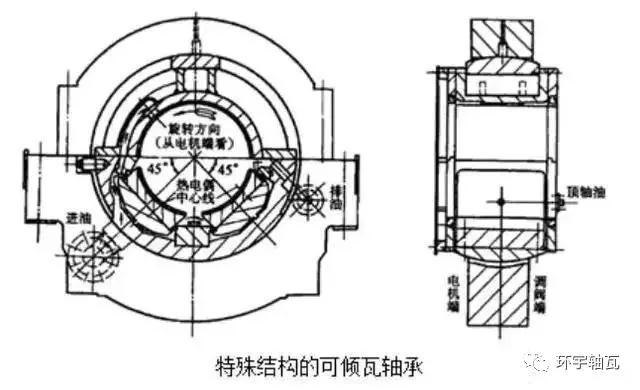

上半為圓瓦，下半由二塊可傾瓦組成的可傾瓦軸承，這種結構的軸承的穩定性比圓柱軸承強，承載力比一般可傾瓦軸承大，具有可傾瓦軸承對偏載和不對中敏感性較小的優點。

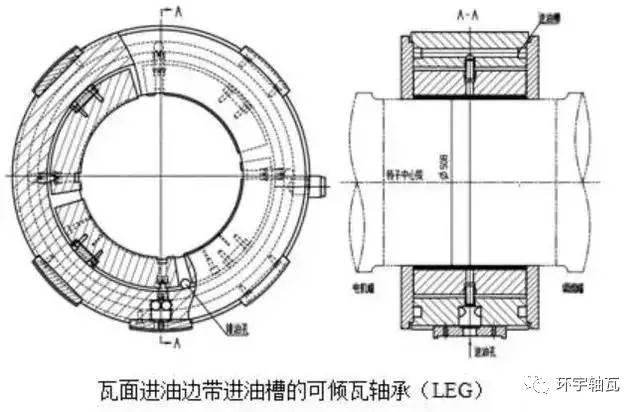

目前較新型的瓦面進油邊帶有進油槽的可傾瓦軸承，潤滑油采用直接供油和排油的方式。每一瓦塊有一進油槽，潤滑油在瓦面工作后直接排出，具有較小的功耗。

汽輪機軸承的檢修
汽輪機軸承的檢修主要包括接觸度檢查、可傾瓦軸承調整、軸承間隙測量等。
1、接觸度檢查
軸承殼體與軸承座之間的均勻接觸面積大于75%，各調整墊片與墊塊之間以及調整墊片與瓦塊之間的接觸情況均勻接觸面積大于75%，各可傾瓦塊與相應的心軸匹配，均勻接觸面積大于80%。如果軸承處于正確的位置，則沿徑向線和軸線轉動軸承約2到4度，這個運動應當一步一步地進行，每個方向只能一次移動一點點，避免快速移動，否則印痕反映不出實際的表面接觸情況。
如果修復需要很大的工作量：粗修時，打磨比修刮工作效率高。打磨時應當很小心地進行以避免殼體幾何變形，這一點很重要?？墒褂靡砥拜唩?lái)打磨球面殼體，推薦使用的砂輪粒度為160-180。精修時推薦使用刮刀。
2、可傾瓦軸承調整的主要步驟
(1)根據轉子需要調整的數據計算出下半瓦塊調整墊片需要調整的厚度量。例如：如果要抬高轉子0.20mm，則必須把下半左右兩塊調整墊片更換成比原墊片厚0.20×0.7 = 0.14mm的墊片（通過加工備用墊片）；如果要把轉子右移0.20mm，則把右下墊片磨去0.20×0.7 = 0.14mm，同時再把左下調整墊片更換成比墊片厚0.14mm的墊片（通過加工備用墊片）。
(2)下半瓦塊調整墊片的厚度改變后，為保證軸承間隙不變，應當相應地改變對角方位的上半瓦塊調整墊片。例如，#3瓦塊的調整墊片增厚0.14mm，則#1瓦塊的調整墊片應相應地減薄0.14mm。

3、軸承間隙值的測量
對于固定瓦軸承可采用壓鉛絲或者塞尺進行測量，對于可傾瓦軸承可采用如下方法進行測量。先分別單獨測量轉子及軸承各零件的尺寸，并做好相應記錄，具體步驟如下：
(1)測量轉子軸頸直徑：選擇多個位置進行測量，取其平均值，與圖紙?jiān)O(shè)計值相比，應相符。
(2)測量軸瓦內徑：軸瓦內徑尺寸是由殼體內孔尺寸減去瓦塊與墊塊及其調整墊片的總厚度值得出。

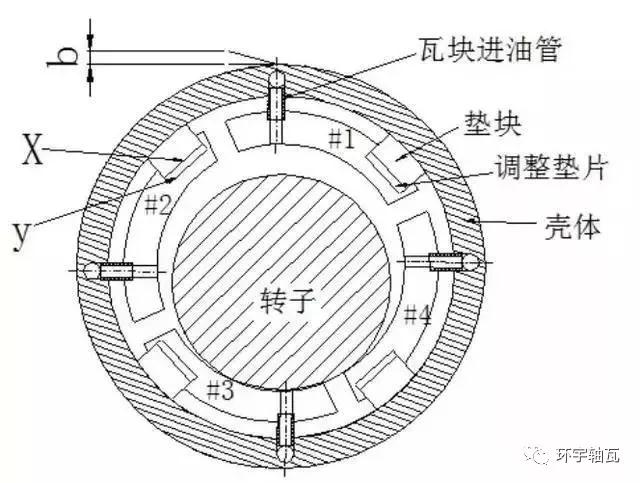

①測量殼體內孔：殼體上下半用螺栓拼合，并按規定的力矩?cái)Q緊螺栓，然后測量分別測量#1、#3墊塊處的內徑以及#2、#4墊塊處的內徑。

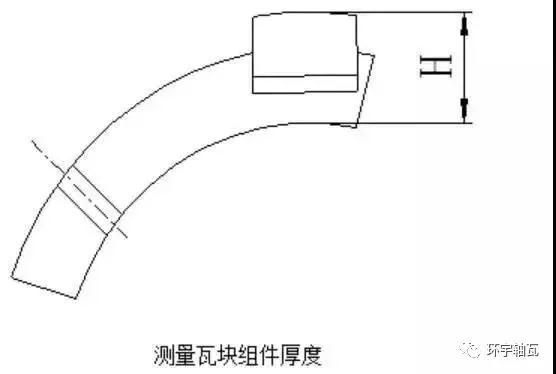

②分別測量#1、#2、#3、#4瓦塊與其墊塊及調整墊片組合件的厚度?？蓪⑼邏K扣放于芯軸（芯軸直徑大于或等于轉子軸頸，小于或等于瓦塊內徑）上，用標準樣塊及靠表來測量。墊塊外表為雙圓柱面，因此測量時必須測到其最高點。
(3)根據測得數據計算軸承間隙，軸承間隙等于殼體內徑減去瓦塊組件厚度再減去轉子軸頸。
